Ống Inox Đúc Phi 10 Là Gì? Thông Số, Đặc Điểm Và Ứng Dụng

Giới thiệu

Trong các hệ thống kỹ thuật hiện đại như mạng lưới dẫn khí nén áp lực cao, đường ống vận chuyển hóa chất phòng thí nghiệm, hay các dây chuyền sản xuất vi sinh yêu cầu lưu lượng nhỏ, việc lựa chọn sai kích thước và chủng loại đường ống là nguyên nhân hàng đầu làm sụt giảm hiệu suất vận hành của toàn bộ hệ thống. Với các đường ống kích cỡ nhỏ, chỉ một sai sót trong việc tính toán áp suất động hoặc lưu lượng có thể dẫn đến hiện tượng tắc nghẽn, sụt áp liên tục, gây lãng phí chi phí đầu tư ban đầu hoặc buộc phải rã tiến trình để thay mới vật tư.

Hiện nay, nhiều đơn vị thu mua vật tư công nghiệp chỉ quan tâm đến kích thước phi bên ngoài, giá thành phân phối hoặc mác vật liệu chung chung. Tuy nhiên, họ lại thường xuyên bỏ qua các yếu tố kỹ thuật mang tính sống còn khác bao gồm: độ dày thành ống thực tế, tiêu chuẩn kỹ thuật kiểm định chất lượng và áp suất làm việc giới hạn của hệ thống. Sự chủ quan này khiến các đường ống nhỏ dễ gặp sự cố rò rỉ hoặc biến dạng cục bộ khi dòng lưu chất thay đổi áp suất đột ngột.

Đó là lý do tại sao các kỹ sư cơ khí thường ưu tiên lựa chọn ống inox đúc phi 10 cho các vị trí trọng yếu đòi hỏi độ chính xác và độ bền cơ học tối đa. Hiểu rõ đặc điểm kỹ thuật của loại ống này là bước bắt buộc để xây dựng một hệ thống vận hành an toàn, kinh tế và bền bỉ theo thời gian.

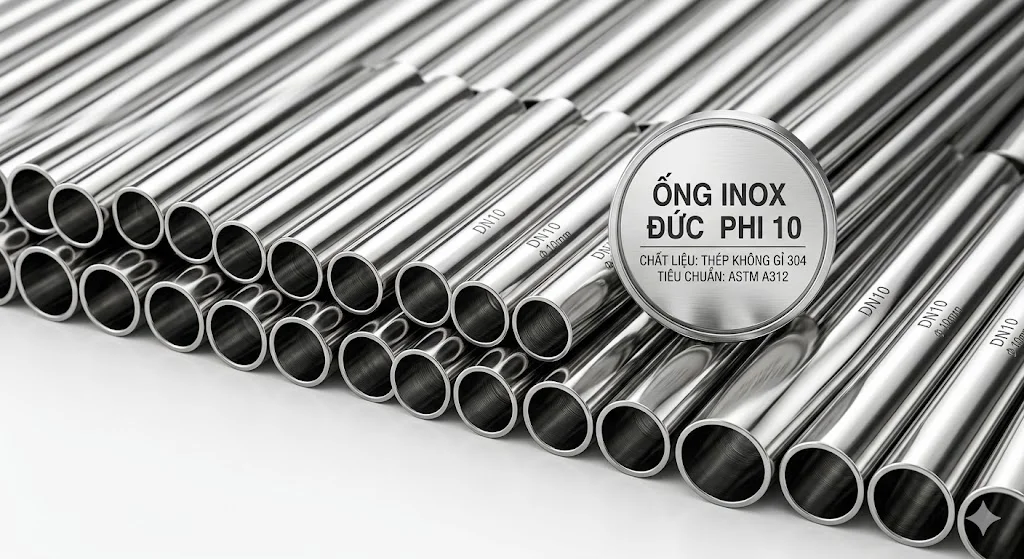

Ống Inox Đúc Phi 10 Là Gì? Cấu Tạo Và Đặc Điểm

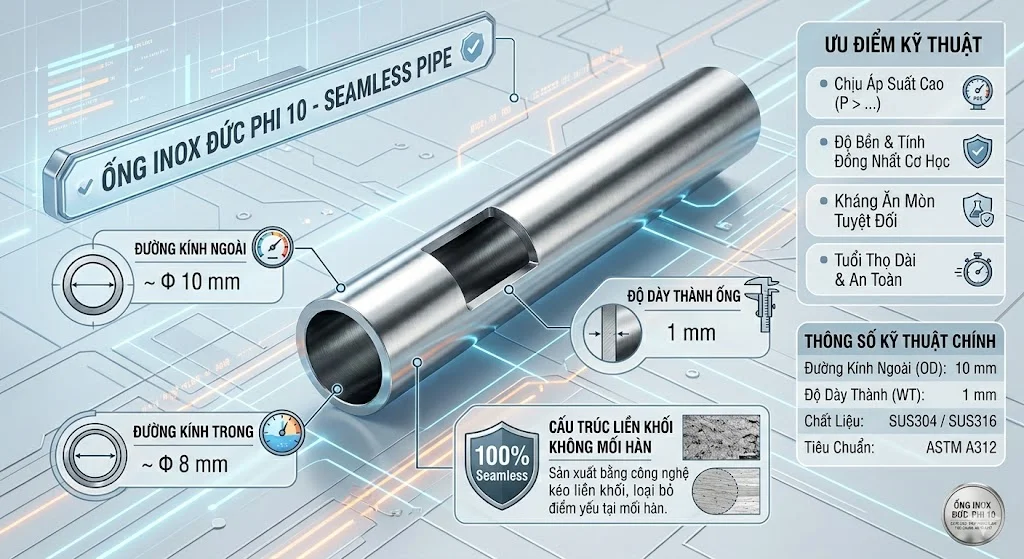

Ống inox đúc phi 10 là loại ống thép không gỉ có đường kính ngoài khoảng 10 mm, được sản xuất bằng phương pháp liền khối không có mối hàn nhằm tăng khả năng chịu áp lực và độ bền cơ học. Kết cấu liền mạch từ trong ra ngoài giúp sản phẩm loại bỏ hoàn toàn các nguy cơ rạn nứt cấu trúc tinh thể, một điểm yếu cố hữu thường gặp trên các dòng ống hàn có kích thước siêu nhỏ.

Tùy thuộc vào yêu cầu khắt khe của từng môi trường lưu chất, vật liệu cấu thành nên dòng ống đúc nhỏ này thường phân chia thành ba mác thép phổ biến: Inox 304, Inox 316 và Inox 316L. Do tính chất đồng nhất tuyệt đối về mặt cấu trúc vi mô, dòng sản phẩm sở hữu những đặc điểm kỹ thuật nổi bật:

• Không có đường hàn: Thành ống liền khối đồng đều, bề mặt lòng trong trơn nhẵn tuyệt đối.

• Chống ăn mòn cao: Kháng hóa chất tốt, không sinh tạp chất và không bị tác động bởi quá trình oxy hóa tự nhiên.

• Chịu nhiệt tốt: Hoạt động ổn định trong dải nhiệt độ cực đoan mà không bị co ngót hay biến tính vật lý.

• Độ bền cơ học lớn: Khả năng chịu uốn cơ học xuất sắc, không bị móp méo khi gặp chấn động vật lý từ môi trường ngoài.

Nguyên Lý Sản Xuất Và Vì Sao Ống Inox Đúc Phi 10 Có Độ Bền Cao

Mặc dù có kích thước nhỏ gọn, quy trình chế tạo ống inox đúc phi 10 vẫn phải tuân thủ nghiêm ngặt theo các tiêu chuẩn công nghiệp nặng. Để tạo ra độ hoàn thiện liền khối hoàn hảo, phôi thép đặc phải trải qua quy trình chuyển đổi cơ - nhiệt phức tạp:

1. Nung phôi inox: Thanh phôi đặc (billet) được đưa vào lò gia nhiệt cao để đạt đến trạng thái dẻo kỹ thuật.

2. Đục lỗ tạo lòng ống: Sử dụng máy đục áp lực lớn xuyên tâm để tạo lòng ống rỗng thô từ phôi nóng.

3. Kéo giãn tạo hình: Ống thô liên tục được đưa qua các khuôn kéo nguội hoặc đùn nóng chính xác để giảm dần đường kính xuống mức 10mm.

4. Xử lý nhiệt (Ủ khử ứng suất): Ống được đưa vào lò ủ nhiệt giúp sắp xếp lại các hạt tinh thể, loại bỏ ứng suất nội sinh sinh ra khi kéo giãn.

5. Hoàn thiện bề mặt: Tiến hành làm sạch bề mặt bằng dung dịch axit chuyên dụng, hiệu chỉnh thẳng và kiểm tra khuyết tật lòng ống.

Tại sao một đường ống có kích thước nhỏ như phi 10 lại chịu được áp lực cực lớn? Bí mật nằm ở ba yếu tố cấu trúc vật lý: cấu trúc liền khối hoàn chỉnh, việc không tồn tại điểm xung yếu ở mối hàn và độ dày thành ống được phân bổ đồng đều 360 độ. Khi dòng lưu chất áp suất cao hoặc khí nén siêu cao áp chạy qua, lực nén cơ học sẽ được phân tán đều khắp thành ống thay vì tập trung phá hủy một đường rãnh hàn như ở dòng ống hàn thông thường. Nhờ đó, ống đúc kích thước nhỏ vẫn có thể chịu được áp lực làm việc lên tới hàng trăm Bar một cách an toàn.

Các Thông Số Kỹ Thuật Quan Trọng Của Ống Inox Đúc Phi 10

Để lựa chọn và lắp đặt chính xác đường ống vào hệ thống bản vẽ, bạn cần lưu ý đến các thông số kỹ thuật chuẩn hóa quốc tế sau:

• Đường kính ngoài (OD - Outside Diameter): Đối với dòng phi 10, đường kính ngoài thực tế sẽ dao động xấp xỉ mức 10 mm tùy thuộc vào tiêu chuẩn sản xuất.

• Độ dày thành ống & Tiêu chuẩn SCH: Đây là thông số quyết định khả năng chịu áp lực của ống. Các tiêu chuẩn phổ biến bao gồm SCH10, SCH40, và SCH80. Cùng một đường kính ngoài, chỉ số SCH càng cao thì thành ống càng dày và đường kính trong (ID) sẽ càng thu hẹp lại.

• Chiều dài tiêu chuẩn: Một cây ống đúc công nghiệp thường có chiều dài quy chuẩn là 6 mét, tuy nhiên với đường kính nhỏ như phi 10, sản phẩm có thể được cung cấp dưới dạng cuộn đối với các dòng thành mỏng để thuận tiện cho việc luồn dây vách ngăn.

• Áp suất làm việc (Working Pressure): Giới hạn lực nén chất lỏng/khí tối đa mà thành ống chịu đựng được ở điều kiện nhiệt độ vận hành tiêu chuẩn.

Tại sao cùng là ống phi 10 nhưng trọng lượng giữa các cây ống lại có sự chênh lệch lớn?

Sự khác biệt về khối lượng hoàn toàn do độ dày thành ống quy định. Khi hệ thống yêu cầu tiêu chuẩn chịu áp cao hơn (như nâng cấp từ SCH40 lên SCH80), lượng hợp kim inox được nén vào thành ống sẽ nhiều hơn, làm tăng độ dày thành và đẩy trọng lượng trên mỗi mét tới lên cao, kéo theo sự thay đổi về giá trị kinh tế của sản phẩm.

So Sánh Ống Inox Đúc Phi 10 Và Ống Inox Hàn Phi 10

Việc cân nhắc giữa ống đúc và ống hàn ở kích thước nhỏ đòi hỏi sự hiểu biết sâu sắc về mặt kỹ thuật vận hành để tránh lãng phí ngân sách hoặc gây mất an toàn:

Khi nào hệ thống của bạn bắt buộc phải sử dụng ống inox đúc phi 10?

Hãy ưu tiên lựa chọn dòng ống đúc liền khối này khi thiết kế các phân hệ kỹ thuật cao: đường ống dẫn khí hóa lỏng, đầu phun áp lực cao của hệ thống cứu hỏa, hệ thống trích mẫu hóa chất trong nhà máy lọc dầu, hoặc các đường ống dẫn hơi nóng bão hòa áp suất lớn, nơi mà bất kỳ một vết hở nhỏ nào của mối hàn cũng có thể dẫn đến hậu quả dừng toàn bộ dây chuyền sản xuất.

Inox 304 Và Inox 316 – Loại Nào Phù Hợp Hơn?

Bên cạnh phương pháp sản xuất thì việc chọn mác thép phù hợp sẽ quyết định trực tiếp đến tuổi thọ của đường ống dẫn lưu chất trong môi trường thực tế:

• Inox 304: Là dòng vật liệu quốc dân. Ưu điểm: Khả năng chống ăn mòn và chống gỉ sét rất tốt trong môi trường nước ngọt, khí nén sạch và khí quyển thông thường. Mức giá thành cực kỳ hợp lý giúp tối ưu hóa tổng chi phí đầu tư cho các dự án không có yêu cầu đặc biệt về hóa chất.

• Inox 316: Dòng hợp kim cao cấp được bổ sung thêm nguyên tố chiến lược Molypden. Ưu điểm: Tạo ra màng bảo vệ đặc biệt giúp chống lại hiện tượng ăn mòn rỗ bề mặt, cực kỳ bền bỉ khi tiếp xúc với các hóa chất có tính xâm thực mạnh, dung dịch axit nồng độ cao hoặc trong môi trường chứa nồng độ muối clo lớn như nước biển.

Vì sao dòng ống inox đúc 316 phi 10 luôn có giá thành đắt hơn nhiều so với dòng 304?

Lý do cốt lõi nằm ở hàm lượng niken cao hơn và sự xuất hiện của nguyên tố quý Molypden trong thành phần cấu tạo. Sự bổ sung cơ chất này không chỉ làm tăng chi phí phôi nguyên liệu đầu vào mà còn làm tăng độ cứng của thép, đòi hỏi năng lượng và thiết bị gia công đúc kéo phức tạp hơn, mang lại khả năng chống ăn mòn vượt trội vượt bậc.

Ứng dụng thực tế

Ứng Dụng Và Sai Lầm Khi Chọn Ống Inox Đúc Phi 10

Nhờ kích thước nhỏ gọn kết hợp cùng khả năng chịu lực cực hạn, ống inox đúc phi 10 là cấu phần không thể thiếu trong các lĩnh vực công nghiệp công nghệ cao:

• Hệ thống điều khiển khí nén và thủy lực: Làm đường ống dẫn dầu thủy lực, ống truyền tín hiệu áp lực trong các robot công nghiệp và máy ép cỡ lớn.

• Ngành hóa chất và thiết bị y tế: Sử dụng làm ống dẫn mẫu phân tích trong phòng thí nghiệm, đường ống dẫn oxy, khí y tế vô trùng trong các bệnh viện.

• Dây chuyền thực phẩm và công nghiệp chính xác: Lắp đặt trong các hệ thống phun hương liệu tự động, đầu phun sương làm mát nhà kính công nghệ cao hoặc hệ thống xử lý nước siêu tinh khiết cho sản xuất linh kiện điện tử.

Tuy nhiên, trong quá trình mua sắm vật tư, rất nhiều đơn vị quản lý dự án vẫn mắc phải những sai lầm nghiêm trọng:

1. Chọn hoàn toàn theo giá rẻ: Mua các loại ống hàn phi 10 giả mác ống đúc hoặc chọn sản phẩm làm từ phôi thép tạp chất, gây gỉ sét và bục vỡ hệ thống ngay khi vừa tăng áp.

2. Chọn sai độ dày thành ống: Sử dụng ống SCH10 quá mỏng cho hệ thống bơm thủy lực áp suất cao, khiến đường ống bị phình to hoặc rách thành dưới áp lực dòng chảy.

3. Chọn sai mác vật liệu: Dùng ống đúc 304 cho dây chuyền dẫn dung dịch clo đậm đặc, dẫn đến hiện tượng rỗ thủng bề mặt chỉ sau vài tuần vận hành.

4. Không tính toán áp suất vận hành: Bỏ qua các thông số áp suất đỉnh hoặc hiện tượng búa nước trong đường ống nhỏ, làm giảm sụt nghiêm trọng hệ số an toàn.

Hướng dẫn / Checklist

Checklist Chọn Ống Inox Đúc Phi 10 Phù Hợp

Để giúp quy trình mua sắm vật tư diễn ra nhanh chóng, chuẩn xác và tối ưu chi phí kỹ thuật, các kỹ sư hệ thống nên sử dụng checklist kiểm định dưới đây trước khi chốt đơn hàng:

• [ ] ✓ Xác định chính xác lưu chất sử dụng: Lưu chất là khí nén, nước sạch, dung môi hay axit đậm đặc để định hướng mác inox 304 hay 316.

• [ ] ✓ Kiểm tra áp suất vận hành tối đa: Xác định áp suất làm việc liên tục và áp suất đỉnh của hệ thống để chọn độ dày thành ống an toàn.

• [ ] ✓ Chọn vật liệu inox tương thích: Cân nhắc giữa bài toán kinh tế của inox 304 và khả năng chống chịu cực hạn của inox 316/316L.

• [ ] ✓ Chọn chỉ số độ dày SCH phù hợp: Lựa chọn chính xác mã SCH10, SCH40 hay SCH80 dựa theo biểu đồ áp suất chuẩn của kỹ thuật cơ khí.

• [ ] ✓ Kiểm tra giới hạn nhiệt độ làm việc: Đảm bảo nhiệt độ môi trường và nhiệt độ lưu chất không vượt quá ngưỡng chịu tải của thép không gỉ.

• [ ] ✓ Kiểm tra chứng chỉ tiêu chuẩn kỹ thuật: Yêu cầu nhà phân phối cung cấp giấy tờ CO/CQ và chứng nhận ống đạt chuẩn quốc tế ASTM A312.

• [ ] ✓ Tính toán chi phí đầu tư dài hạn: Cân đối giữa chi phí mua sắm ban đầu và chi phí bảo dưỡng, dừng máy sửa chữa trong suốt vòng đời hệ thống.

• [ ] ✓ Lựa chọn đơn vị phân phối uy tín: Ưu tiên các đối tác có tổng kho lớn, có dịch vụ hỗ trợ cắt đoạn theo yêu cầu và cam kết chất lượng rõ ràng.

FAQ – Câu Hỏi Thường Gặp

Kích thước phi 10 của ống inox đúc quy ước cho đường kính trong hay đường kính ngoài?

Trả lời: Trong quy chuẩn thương mại và kỹ thuật cơ khí tại Việt Nam, ký hiệu phi (ø) đối với các dòng ống nhỏ thông thường dùng để chỉ đường kính ngoài thực tế (OD) của ống. Đường kính trong sẽ thay đổi tùy thuộc vào độ dày thành ống (chỉ số SCH) mà bạn lựa chọn.

Ống inox đúc phi 10 có khả năng bị gỉ sét trong quá trình sử dụng không?

Trả lời: Dòng ống này có khả năng chống gỉ sét và oxy hóa cực kỳ tốt trong điều kiện môi trường tiêu chuẩn nhờ lớp màng bảo vệ giàu Crom. Tuy nhiên, nếu bị đặt trong môi trường ngập axit vô cơ mạnh hoặc nước biển có nồng độ muối cao vượt ngưỡng, ống vẫn có khả năng bị ăn mòn rỗ mòn. Lúc này bạn cần chèn link: [giải pháp inox chống ăn mòn cao] để chọn mác thép chuyên dụng hơn.

Nên chọn mác thép inox 304 hay inox 316 cho ống đúc phi 10 là tốt nhất?

Trả lời: Không có loại nào tốt nhất, chỉ có loại phù hợp nhất với ngân sách và môi trường thực tế. Nếu hệ thống của bạn chỉ dẫn khí nén khô, nước sạch hoặc dầu thủy lực thông thường, inox 304 là phương án tối ưu kinh tế. Nếu hệ thống dẫn hóa chất ăn mòn, thực phẩm mặn hoặc lắp đặt ngoài khơi, inox 316 là bắt buộc.

Có thể ứng dụng ống inox đúc phi 10 cho các hệ thống siêu cao áp không?

Trả lời: Hoàn toàn có thể. Do đường kính ngoài nhỏ kết hợp với cấu trúc đúc liền khối không vết hàn, nếu bạn lựa chọn các phân cấp độ dày lớn như SCH80 hoặc thành ống đặc chủng, ống phi 10 có thể chịu được mức áp lực vận hành rất lớn, ứng dụng hoàn hảo trong các hệ thống kích thủy lực công nghiệp.

Vì sao mức giá của ống inox đúc phi 10 luôn chênh lệch cao hơn hẳn dòng ống hàn?

Trả lời: Do quy trình gia công đúc, đục lỗ xuyên tâm và kéo nguội phôi đặc xuống kích thước siêu nhỏ 10mm đòi hỏi công nghệ kiểm soát cực kỳ phức tạp và tỷ lệ hao hụt vật liệu cao. Tuy chi phí đầu tư ban đầu cao hơn, nhưng độ bền và tính an toàn tuyệt đối mà sản phẩm mang lại sẽ giúp doanh nghiệp tiết kiệm rất nhiều chi phí rủi ro vận hành sau này.

Kết luận + CTA

Tóm lại, ống inox đúc phi 10 là cấu phần vật tư cốt lõi mang lại giải pháp toàn diện cho các hệ thống công nghiệp đòi hỏi độ chính xác kích thước cao, khả năng chịu lực nén cực hạn và độ bền bỉ cơ lý tuyệt đối. Để tối ưu hóa hiệu năng và bảo vệ dòng vốn đầu tư, các kỹ sư hệ thống và bộ phận thu mua cần xem xét kỹ lưỡng tính tương thích của mác vật liệu inox, tiêu chuẩn độ dày thành SCH cũng như áp suất vận hành thực tế trước khi phê duyệt dự án.
