Ống Inox Vi Sinh 316 Là Gì? Đặc Điểm, Ứng Dụng Và Cách Chọn

Trong các nhà máy chế biến sữa, sản xuất dược phẩm hay dây chuyền đóng chai nước giải khát, hệ thống đường ống vận chuyển lưu chất đóng vai trò như mạch máu của toàn bộ quy trình vận hành. Việc lựa chọn vật liệu cho hệ thống này không đơn thuần chỉ ảnh hưởng đến khả năng cơ học, áp suất vận hành mà còn là yếu tố tiên quyết quyết định mức độ an toàn vệ sinh, khả năng kiểm soát nhiễm khuẩn của sản phẩm đầu ra. Một sự cố nhiễm khuẩn chéo hay rò rỉ lưu chất do vật liệu bị ăn mòn có thể khiến doanh nghiệp phải tiêu hủy toàn bộ lô hàng và đối mặt với rủi ro pháp lý nghiêm trọng.

Tuy nhiên, khi tìm mua vật liệu, nhiều kỹ sư hoặc nhà quản lý thu mua thường chỉ đổ dồn sự chú ý vào các yếu tố bề nổi như: kích thước đường kính, độ dày thành ống hay giá thành đầu tư ban đầu. Họ vô tình bỏ qua những thông số kỹ thuật mang tính sống còn như: khả năng chống ăn mòn clorua, độ nhẵn bóng bề mặt trong hay các tiêu chuẩn vi sinh quốc tế. Chính những khoảng trống thông tin này dẫn đến tình trạng đường ống bị rỗ bề mặt, tích tụ mảng bám vi khuẩn chỉ sau một thời gian ngắn vận hành. Đó là lý do vì sao ống inox vi sinh 316 trở thành giải pháp vật liệu tiêu chuẩn, được ứng dụng rộng rãi và bắt buộc trong các hệ thống đòi hỏi độ sạch tuyệt đối và khả năng kháng hóa chất nghiêm ngặt.

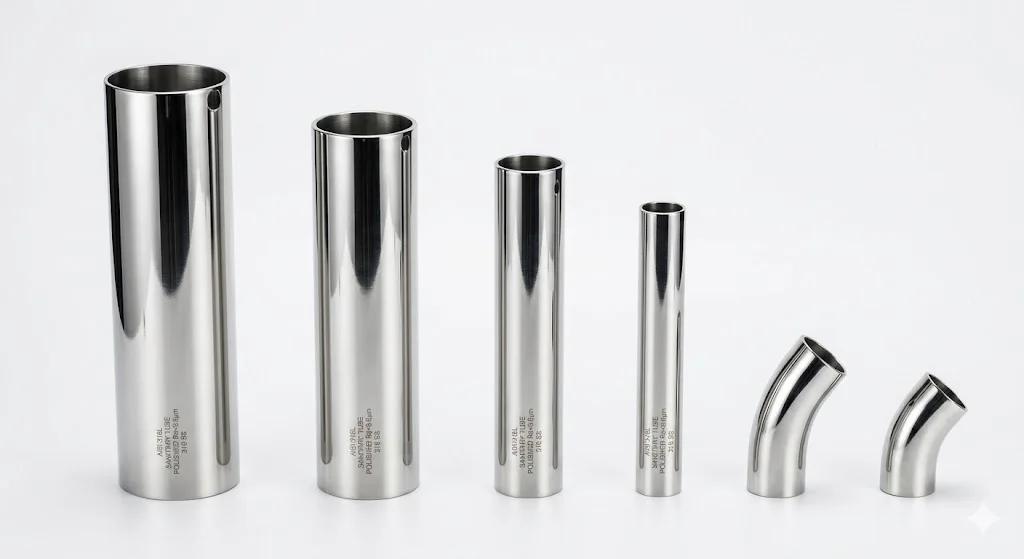

Ống Inox Vi Sinh 316 Là Gì? Cấu Tạo Và Đặc Điểm

Để đưa ra quyết định đầu tư chính xác cho hệ thống, chúng ta cần bóc tách bản chất kỹ thuật cũng như cấu trúc vật liệu của dòng sản phẩm chuyên dụng này.

Định nghĩa ống inox vi sinh 316

Ống inox vi sinh 316 là loại đường ống thép không gỉ được sản xuất và xử lý bề mặt theo tiêu chuẩn vệ sinh nghiêm ngặt. Điểm khác biệt cốt lõi là cấu trúc dòng này có chứa thành phần Molypden ($Mo$ ), giúp gia tăng đáng kể khả năng chống ăn mòn rỗ và kháng hóa chất, vượt trội hơn hẳn so với mác thép inox 304 thông thường.

Thành phần hóa học cơ bản

Sự ưu việt của dòng ống này đến từ công thức phối trộn tỷ lệ các nguyên tố kim loại cực kỳ khắt khe:

• Sắt (Fe): Thành phần nền tảng, định hình khung cấu trúc cơ học.

• Crom (Cr): Chiếm từ $16 - 18\%$ , tạo lớp màng oxit thụ động bám chặt trên bề mặt để ngăn chặn quá trình oxy hóa.

• Niken (Ni): Chiếm từ $10 - 14\%$ , giúp ổn định cấu trúc Austenitic, tăng độ dẻo dai và khả năng tạo hình dưới nhiệt độ biến thiên.

• Molypden (Mo): Chiếm từ $2 - 3\%$ , đây chính là "vũ khí bí mật" giúp vật liệu kháng lại sự tấn công của các ion clorua và môi trường axit sunfuric loãng.

Đặc điểm nổi bật

• Bề mặt cực nhẵn bóng: Cả mặt trong lẫn mặt ngoài của ống đều trải qua quá trình cơ cơ học hoặc điện hóa nghiêm ngặt, đạt độ bóng như gương.

• Khả năng chống ăn mòn hóa chất tối đa: Không bị hoen rỉ hay rỗ bề mặt khi tiếp xúc trực tiếp với hóa chất tẩy rửa mạnh như clo, axit nitric hay kiềm.

• Hạn chế tối đa sự tích tụ của vi khuẩn: Độ nhám bề mặt siêu nhỏ giúp ngăn chặn các vi sinh vật bám dính và hình thành mảng bám sinh học (biofilm).

• Dễ dàng vệ sinh và tiệt trùng: Thích ứng hoàn hảo với các quy trình vệ sinh tự động tại chỗ như hệ thống CIP (Clean-in-Place) và tiệt trùng SIP (Sterilize-in-Place).

Nguyên Lý Và Vì Sao Ống Vi Sinh 316 Được Ưa Chuộng

Để hiểu tại sao dòng ống này lại trở thành tiêu chuẩn bắt buộc trong các môi trường khắt khe, chúng ta cần phân tích sâu hơn về nguyên lý xử lý bề mặt và động học vật liệu.

Nguyên lý kiểm soát nhiễm khuẩn của ống vi sinh

Các dòng ống công nghiệp thông thường dù trông có vẻ nhẵn nhụi nhưng dưới kính hiển vi, bề mặt của chúng là một chuỗi các "thung lũng" và "vách đá" nhấp nhô (độ nhám lớn). Đây là nơi trú ẩn lý tưởng cho các phân tử hữu cơ và vi khuẩn bám lại, rất khó bị cuốn trôi bởi dòng chảy tốc độ cao.

Đối với ống inox vi sinh loại 316, bề mặt được đánh bóng đặc biệt bằng các phương pháp cơ học hoặc điện hóa sâu. Quy trình này giúp giảm độ nhám bề mặt xuống mức tối thiểu. Khi độ nhám được triệt tiêu, lực ma sát bề mặt giảm mạnh, hạn chế tối đa khả năng vi khuẩn bám dính. Lưu chất di chuyển trong lòng ống hoàn toàn trơn tru, không để lại cặn lắng và dòng rửa CIP có thể dễ dàng cuốn trôi mọi tác nhân gây bẩn.

Tại sao inox 316 vượt trội hơn inox thông thường?

Môi trường chế biến thực phẩm và dược phẩm thường xuyên xuất hiện muối ($NaCl$ ), axit hữu cơ từ trái cây hoặc các hóa chất tiệt trùng gốc Clo. Đối với inox 304, các ion clorua sẽ tấn công phá hủy lớp màng bảo vệ, gây ra hiện tượng ăn mòn rỗ (pitting corrosion) vô cùng nguy hiểm.

Nhờ có thành phần Molypden, ống vi sinh 316 có khả năng kháng ăn mòn rỗ tăng gấp nhiều lần. Vật liệu này chịu hóa chất tốt hơn, không sinh ra các phản ứng hóa học làm biến đổi mùi vị sản phẩm hoặc giải phóng các ion kim loại nặng độc hại vào dòng lưu chất. Do đó, hệ thống luôn hoạt động ổn định trong các môi trường khắc nghiệt nhất mà không lo bị xuống cấp cơ lý tính.

Phân Loại Ống Inox Vi Sinh 316 Phổ Biến

Tùy thuộc vào yêu cầu áp suất vận hành và độ tinh khiết kỹ thuật của từng phân đoạn sản xuất, ống inox vi sinh loại 316 được chia thành các chủng loại riêng biệt.

Phân loại theo phương pháp chế tạo chế cơ khí

• Ống hàn vi sinh: Được cuộn từ tấm inox và hàn dọc thân ống bằng công nghệ hàn TIG hoặc Plasma hiện đại, sau đó làm nhẵn mối hàn.

  • Ưu điểm: Giá thành thấp hơn, độ đồng đều về độ dày thành ống rất cao, là lựa chọn phổ biến cho các hệ thống đường ống cấp liệu, bồn chứa áp suất thấp.

• Ống đúc vi sinh: Được kéo từ phôi đặc, hoàn toàn không có mối nối dọc thân ống.

  • Ưu điểm: Có khả năng chịu áp lực làm việc cực cao, độ bền cơ học và độ bền kéo tuyệt tốt, chuyên dùng trong các hệ thống gia nhiệt áp suất lớn, hệ thống lò hơi tiệt trùng hoặc đường ống dẫn hóa chất nồng độ cao.

Phân loại theo tiêu chuẩn hoàn thiện bề mặt (Surface Finish)

• BA (Bright Annealed): Ống được ủ bóng trong môi trường khí bảo vệ sau khi cán nguội. Bề mặt sáng bóng tự nhiên, độ nhẵn mịn tốt.

• MP (Mechanical Polished): Ống được đánh bóng bằng các bánh mài cơ học với các cỡ hạt nhám mịn dần, đạt độ bóng cơ học tiêu chuẩn.

• EP (Electro-polished): Công nghệ cao cấp nhất, ống được nhúng vào bể hóa chất và dùng dòng điện để hòa tan các phần nhô cao vi mô trên bề mặt kim loại. Bề mặt đạt độ bóng láng như gương, loại bỏ hoàn toàn các khuyết tật cơ học nhỏ nhất.

Tại sao cần phải có nhiều kiểu hoàn thiện bề mặt đến vậy?

Sự phân tách này nhằm tối ưu hóa chi phí đầu tư cho doanh nghiệp. Mỗi ngành công nghiệp lại yêu cầu một độ sạch khác nhau. Ngành nước giải khát thông thường chỉ cần bề mặt BA hoặc MP là đủ đáp ứng. Tuy nhiên, đối với ngành sản xuất thuốc tiêm truyền, tế bào gốc hay vaccine, chỉ một vết xước siêu nhỏ cũng có thể làm hỏng mẫu sinh học. Do đó, họ bắt buộc phải sử dụng ống xử lý EP để đảm bảo độ tinh khiết tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng Của Ống Inox Vi Sinh Loại 316

Việc nắm vững các thông số kỹ thuật dưới đây giúp các kỹ sư thiết kế chính xác hệ thống đường ống, tránh xung đột kích thước khi lắp đặt phụ kiện (van, khớp nối, co, tê vi sinh).

• Đường kính ngoài (OD): Kích thước phủ bì của ống, thường tính bằng inch 1/2 , 2"$ , $4"$ ) hoặc milimét (từ $12.7\text{mm}$ đến $204\text{mm}$ ).

• Độ dày thành ống (WT): Quyết định khả năng chịu áp suất của ống, thường dao động từ 1.0, 1.2, 1.5 mm 2.0 mm tùy đường kính.

• Chiều dài tiêu chuẩn: Thông thường một cây ống vi sinh tiêu chuẩn dài 6 mét .

• Độ nhám bề mặt : Chỉ số đo lường độ nhẵn bóng. Tiêu chuẩn vi sinh thông thường yêu cầu mặt trong 0.4 - 0.5m , mặt ngoài 0.8m .

• Áp suất làm việc tối đa: Áp lực dòng lưu chất lớn nhất mà ống có thể chịu đựng một cách an toàn mà không bị nứt vỡ.

• Tiêu chuẩn chế tạo hình học: Hệ quy chiếu quy định kích thước dung sai và phương pháp thử nghiệm.

Các tiêu chuẩn sản xuất phổ biến trên thế giới

Hiện nay, các nhà máy thường sản xuất ống dựa trên các bộ tiêu chuẩn quốc tế khắt khe sau:

• ASTM A270: Tiêu chuẩn Mỹ chuyên dụng cho ống thép không gỉ dùng trong ngành dịch vụ vệ sinh, thực phẩm và dược phẩm.

• DIN 11850: Tiêu chuẩn của Đức, phổ biến nhất trong các dây chuyền sản xuất bia, sữa và thực phẩm tại Châu Âu.

• SMS 3008: Tiêu chuẩn Thụy Điển, được thiết kế để tối ưu hóa việc lắp đặt các phụ kiện đường ống đồng bộ.

• ISO 2037: Tiêu chuẩn quốc tế quy định kích thước ống thép không gỉ cho ngành công nghiệp thực phẩm.

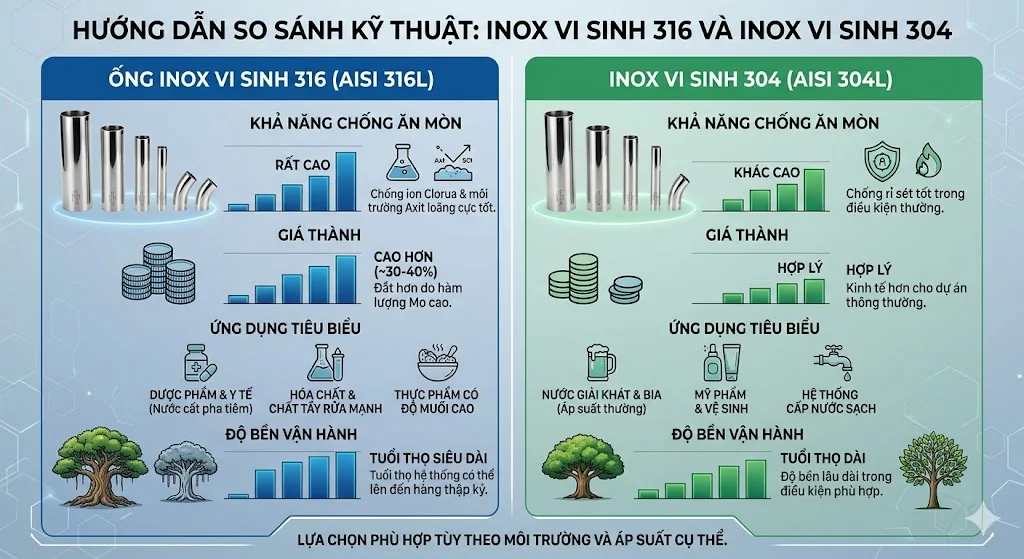

So Sánh Ống Inox Vi Sinh 316 Và Inox Vi Sinh 304

Để giúp doanh nghiệp cân đối giữa hiệu năng vận hành và dòng tiền đầu tư, hãy cùng phân tích bảng so sánh chi tiết dưới đây:

Tại sao ống inox vi sinh loại 316 luôn có mức giá đắt hơn?

Sự chênh lệch về giá thành hoàn toàn xứng đáng với những giá trị kỹ thuật cốt lõi mà dòng ống này mang lại. Hàm lượng Molypden và tỷ lệ Niken cao trong mác thép 316 khiến chi phí khai thác và luyện kim ban đầu cao hơn nhiều so với dòng 304. Đổi lại, doanh nghiệp sở hữu một hệ thống có khả năng chống ăn mòn tuyệt hảo, triệt tiêu nguy cơ dừng máy sửa chữa do thủng đường ống, đem lại tuổi thọ vận hành lâu dài, tính ra chi phí khấu hao trên mỗi năm lại rẻ hơn đáng kể.

Ứng Dụng Thực Tế Và Sai Lầm Khi Chọn Ống Inox Vi Sinh 316

Vật liệu cao cấp chỉ phát huy tối đa công năng khi được đặt vào đúng hệ thống kỹ thuật phù hợp.

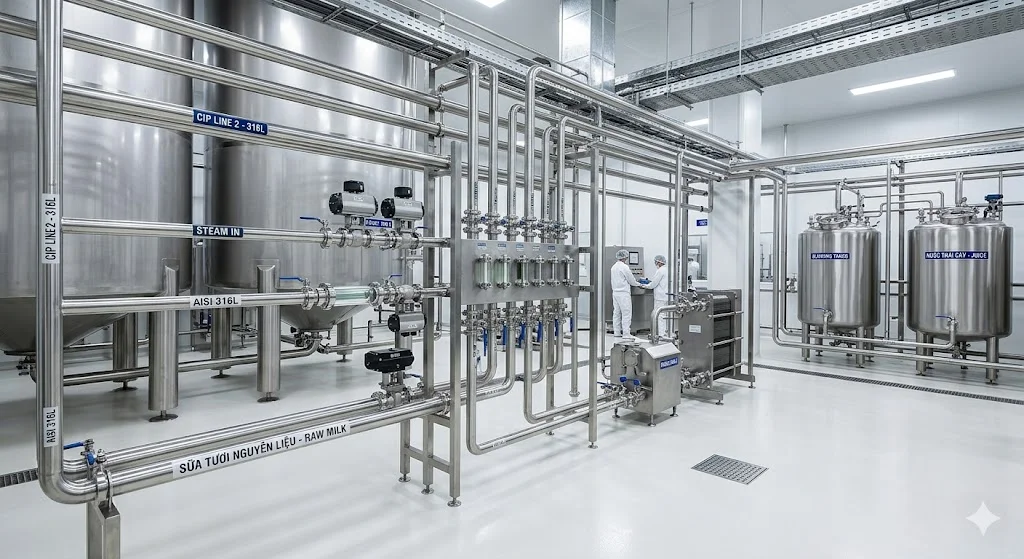

Ứng dụng thực tế trong các ngành công nghiệp công nghệ cao

• Ngành sản xuất dược phẩm và công nghệ sinh học: Hệ thống đường ống dẫn nước cất pha tiêm (WFI), đường ống luân chuyển dung dịch thuốc non, vaccine, nuôi cấy tế bào.

• Ngành công nghiệp thực phẩm và sữa: Đường ống trung chuyển sữa tươi nguyên liệu tại các trang trại và nhà máy chế biến, hệ thống cô đặc nước trái cây.

• Ngành sản xuất đồ uống và bia giải khát: Hệ thống phân phối nước tinh khiết, thu hồi bọt bia, đường ống dẫn cồn, nước ngọt có tính axit nhẹ.

• Ngành hóa mỹ phẩm: Đường ống vận chuyển kem dưỡng da, dầu gội, nước hoa - những dung dịch chứa nhiều tinh dầu và hương liệu có tính mài mòn hóa học cao.

Những sai lầm phổ biến khi mua và lắp đặt đường ống

1. Chạy theo giá rẻ mà chọn sai mác thép: Nhiều đơn vị sử dụng ống inox 304 đánh bóng giả làm ống 316 để cắt giảm chi phí, dẫn đến hệ thống bị rỉ sét sau vài tháng sử dụng hóa chất CIP.

2. Bỏ qua thông số độ nhám bề mặt trong ($Ra$ ): Nghĩ rằng ống chỉ cần sáng bóng mặt ngoài là được, trong khi mặt trong của ống thô ráp, tạo điều kiện cho vi khuẩn hình thành các ổ mảng bám sinh học độc hại.

3. Chọn sai tiêu chuẩn hình học ($ASTM$ nhầm sang $DIN$ ): Việc không đồng nhất tiêu chuẩn giữa ống và các phụ kiện như van vi sinh, khớp nối clink khiến hệ thống không thể hàn kín, gây lệch tâm dòng chảy và rò rỉ lưu chất.

4. Không đánh giá đúng nồng độ hóa chất tẩy rửa: Sử dụng nồng độ axit hoặc clo quá cao vượt ngưỡng chịu đựng của vật liệu làm phá hủy màng bảo vệ tự nhiên của ống.

Checklist Chọn Ống Inox Vi Sinh Loại 316 Phù Hợp

Trước khi tiến hành phê duyệt bản vẽ kỹ thuật và ký kết hợp đồng mua sắm vật tư, các kỹ sư dự án cần rà soát kỹ quy trình kiểm tra 8 bước sau:

• [ ] ✓ Xác định môi trường lưu chất sử dụng: Chất lỏng có chứa nồng độ muối, cồn hay axit cao không để quyết định dùng mác thép 316 hay 316L.

• [ ] ✓ Xác định chính xác đường kính ngoài ($OD$ ): Đảm bảo kích thước ống đồng bộ hoàn toàn với các thiết bị đo lường và van trên hệ thống.

• [ ] ✓ Kiểm tra độ dày thành ống phù hợp: Phải chịu được áp suất hoạt động tối đa của bơm tăng áp và áp suất va đập thủy lực (búa nước).

• [ ] ✓ Xác định tiêu chuẩn sản xuất đồng bộ: Lựa chọn duy nhất một hệ tiêu chuẩn (e.g., hoàn toàn theo hệ $ASTM$ hoặc hoàn toàn theo hệ $DIN$ ) cho toàn dự án.

• [ ] ✓ Kiểm tra chứng chỉ độ nhám bề mặt trong ($Ra$ ): Yêu cầu nhà cung cấp xuất trình chứng chỉ kiểm định chất lượng ($Mill\ Test\ Certificate$ ) hiển thị rõ chỉ số $Ra \le 0.4\ \mu\text{m}$ .

• [ ] ✓ Xác định áp suất làm việc thực tế: Lựa chọn phương án ống hàn vi sinh cho hệ thống áp lực thường hoặc ống đúc vi sinh cho hệ thống áp lực cao.

• [ ] ✓ Lựa chọn phương pháp hoàn thiện bề mặt: Xác định xem hệ thống cần chất lượng bề mặt dạng ủ bóng ($BA$ ) hay điện hóa ($EP$ ) tùy theo mức độ nhạy cảm của sản phẩm.

• [ ] ✓ Chọn nhà cung cấp vật tư uy tín: Đơn vị phân phối phải có đầy đủ giấy tờ chứng nhận xuất xứ ($CO$ ), chứng nhận chất lượng ($CQ$ ) rõ ràng, có năng lực lưu kho tốt để cung ứng vật tư kịp tiến độ dự án.

FAQ – Câu Hỏi Thường Gặp

Ống inox vi sinh  316 khác gì so với ống inox vi sinh 304?

Điểm khác biệt lớn nhất là ống inox 316 được bổ sung thêm thành phần kim loại quý Molypden với tỷ lệ từ $2 - 3\%$ . Nguyên tố này mang lại cho inox 316 năng lực kháng ăn mòn rỗ, chịu môi trường clorua và axit vượt trội hơn hẳn so với inox 304.

Ống inox vi sinh 316 thường được ứng dụng cho ngành công nghiệp nào?

Nhờ độ tinh khiết kỹ thuật và tính trơ hóa học cao, dòng ống này là lựa chọn bắt buộc cho các ngành công nghiệp nhạy cảm như: sản xuất dược phẩm, vaccine, công nghệ sinh học, chế biến sữa tươi, sản xuất hóa mỹ phẩm và các loại thực phẩm có nồng độ muối cao.

Ống inox vi sinh loại 316 có khả năng chống hóa chất tuyệt đối không?

Thiết bị có khả năng kháng hóa chất cực tốt đối với hầu hết các dung dịch tẩy rửa công nghiệp, axit hữu cơ và ion clorua. Tuy nhiên, trong môi trường axit sunfuric đậm đặc nóng hoặc môi trường axit hydrocloric ($HCl$ ) nồng độ cao, vật liệu vẫn có thể bị phá hủy cấu trúc nếu không có biện pháp bảo vệ.

Giữa ống hàn vi sinh và ống đúc vi sinh, loại nào tốt hơn?

Không có loại nào tốt hơn hoàn toàn, điều đó phụ thuộc vào áp suất hệ thống. Ống hàn tối ưu về mặt kinh tế, độ dày đồng đều, phù hợp cho áp suất trung bình. Ống đúc không có mối nối, chịu lực ép cực đại tốt, chuyên dùng cho các đường ống áp suất cao và môi trường cơ học khắc nghiệt.

Tại sao mức giá của ống inox  vi sinh 316 luôn cao hơn các dòng khác?

Giá thành cao xuất phát từ chi phí nguyên liệu đầu vào (hàm lượng niken cao và sự góp mặt của molypden) kết hợp với quy trình gia công đánh bóng bề mặt trong bằng cơ học hoặc điện hóa cực kỳ phức tạp để đạt độ nhám $Ra$ siêu nhỏ theo tiêu chuẩn y tế.

Kết Luận

Có thể khẳng định, ống inox vi sinh 316 không chỉ là một cấu kiện cơ khí thông thường, mà chính là lớp lá chắn bảo vệ vững chắc cho chất lượng sản phẩm và sự an toàn vệ sinh của toàn bộ dây chuyền sản xuất công nghệ cao. Đầu tư chính xác chủng loại ống, hiểu đúng các thông số kỹ thuật về độ nhám bề mặt, áp suất hệ thống và tiêu chuẩn sản xuất chính là chìa khóa giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro về nhiễm khuẩn chéo, tối ưu hóa thời gian vệ sinh CIP và kéo dài tuổi thọ vận hành cho nhà máy.

Nếu doanh nghiệp của bạn đang thiết kế hệ thống đường ống vi sinh cho dự án mới, hoặc đang gặp phải các vấn đề về rỉ sét, nhiễm khuẩn hệ thống và cần một giải pháp vật liệu tối ưu, hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu và bảng báo giá chi tiết, cạnh tranh nhất thị trường!

Rất mong các bạn quan tâm và theo dõi donjoy.vn để cập nhật thông tin mới nhất về ống inox vi sinh 316!
