Nồi hơi cố định ống lò ống lửa cấu tạo hàn (trừ nồi hơi ống nước) - phần 14

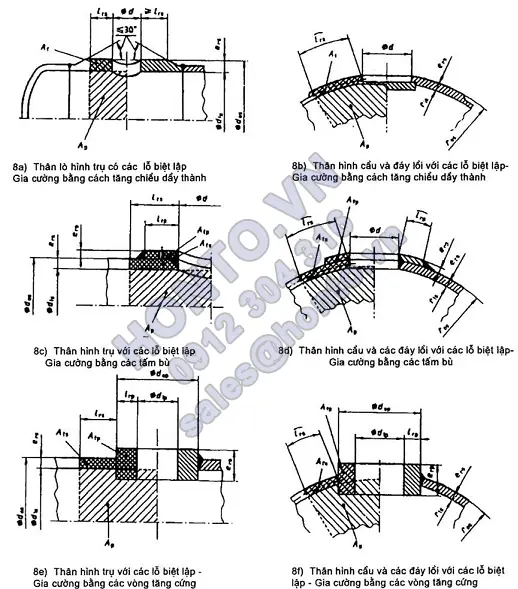

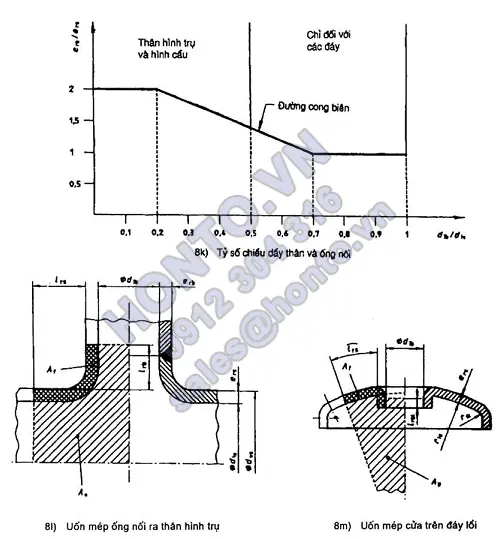

Hình 8 – Gia cường các lỗ và các ống nối

Hình 8 – Gia cường các lỗ và các ống nối (tiếp theo)

Hình 8 – Gia cường các lỗ và các ống nối (tiếp theo)

Hình 8 – Gia cường các lỗ và các ống nối (tiếp theo và hết)

9a) Thân hình trụ với một ống nối được bố trí không hướng tâm

9b) Thân hình cầu với một ống nối được bố trí không hướng tâm

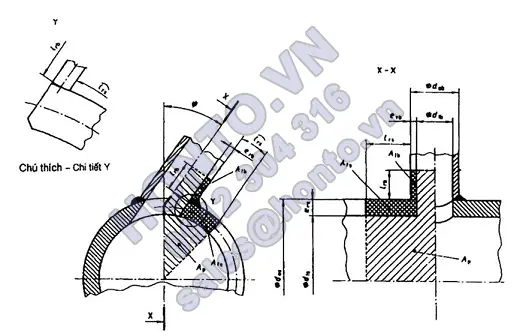

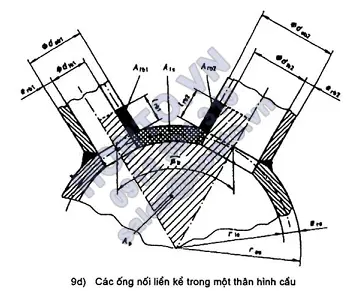

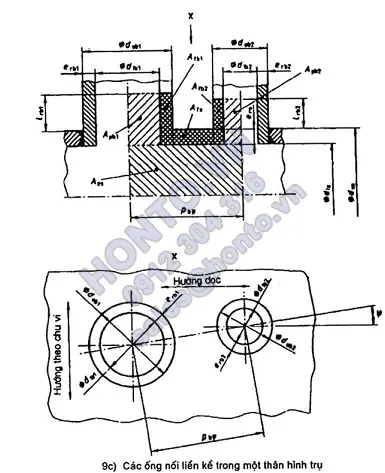

Hình 9 – Các ống nối không hướng tâm và các ống nối liền kề

Hình 9 - Các ống nối không hướng tâm và các ống nối liền kề (tiếp theo)

Hình 9 - Các ống nối không hướng tâm và các ống nối liền kề (tiếp theo và hết)

Kích thước tính bằng milimét

e_cp là chiều dầy tính toán theo công thức (3.43) đối với chi tiết xem xét.

e_cp là chiều dầy tính toán theo công thức (3.7) lấy v = 1.

C₂ là số nhỏ hơn trong 2 giá trị 2,5 e_rep và (2,5 e_b + e_­rp).

D là số lớn hơn trong 2 giá trị (e_rep + 75) và (d_tb + 4).

Vùng Y không được nhỏ hơn vùng X.

CHÚ THÍCH – Chỉ yêu cầu có tấm gia cường trong trường hợp vùng Y nhỏ hơn vùng X.

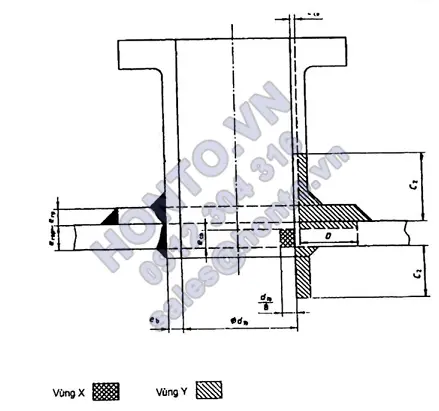

Hình 10 – Gia cường cho ống nối ở đáy phẳng
