Nồi hơi cố định ống lò ống lửa cấu tạo hàn (trừ nồi hơi ống nước) - phần 17

CHÚ THÍCH – Xem 3.14.2.4.

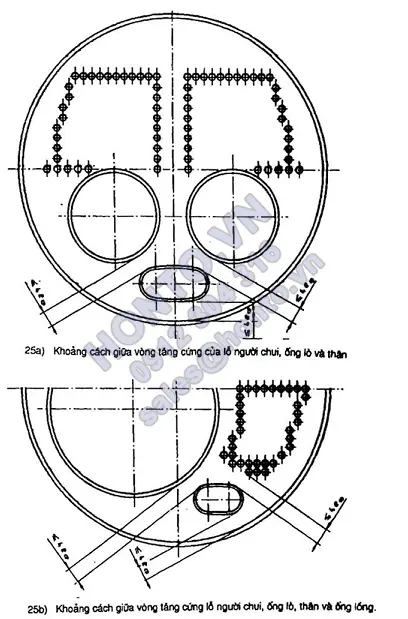

Hình 25 – Khoảng cách từ vòng tăng cứng của lỗ người chui

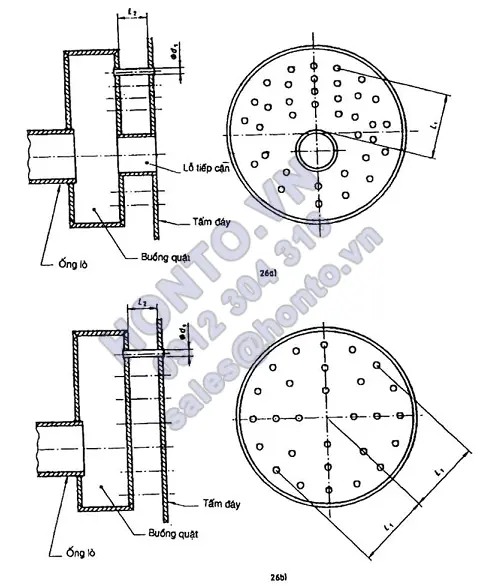

Hình 26 – Vị trí của các thanh giằng trong tấm sau của buồng quặt

Kích thước tính bằng milimét

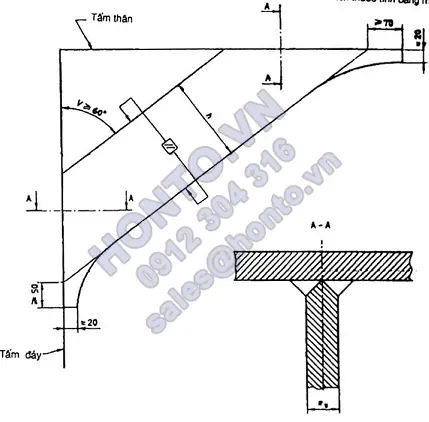

Hình 27 – Các chi tiết của các tấm tăng cứng được hàn nới rộng

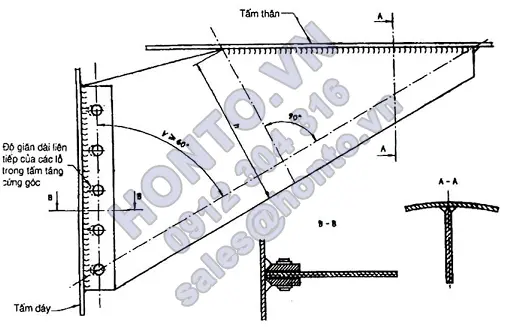

Hình 28 – Các chi tiết của các tấm căng cứng góc được hàn và đóng chốt

CHÚ THÍCH

1 V ≥ 60^o

2 Các đường chấm chấm chỉ các tấm tăng cứng

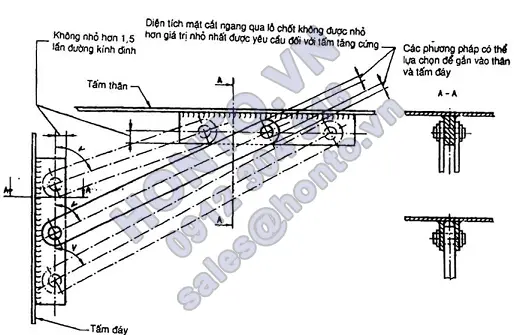

Hình 29 – Các chi tiết của các tấm tăng cứng theo đường chéo

Hình 30 – Ký hiệu dùng cho ống uốn

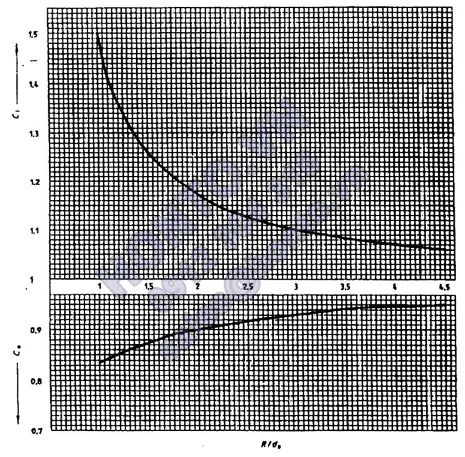

Hình 31 – Các hệ số thiết kế C₁ và C_o

Kích thước tính bằng milimét

CHÚ THÍCH: g ≥ e

CHÚ THÍCH: - Đối với các ống trơn lộ ra vào ngọn lửa hay khí có nhiệt độ cao hơn 600 ^oC thì các đầu của ống hàn phải được phủ bảo vệ bằng các mối hàn, và các đầu của ống loe ra phải như trên các Hình 32a và Hình 32b. Nếu không lộ ra như vậy thì các đầu của ống hàn nhô ra lớn nhất là 10 mm khỏi mối hàn, hoặc trong trường hợp các ống loe ra thì nhô ra khỏi mặt sàng ống lớn nhất là 15 mm.

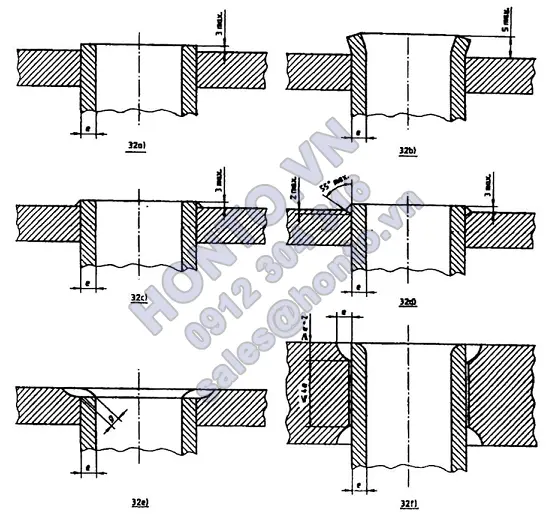

Hình 32 – Các phương pháp cho phép để gắn các ống trơn
