Nồi hơi cố định ống lò ống lửa cấu tạo hàn (trừ nồi hơi ống nước) - phần 16

CHÚ THÍCH – Xem 3.14.2.3.

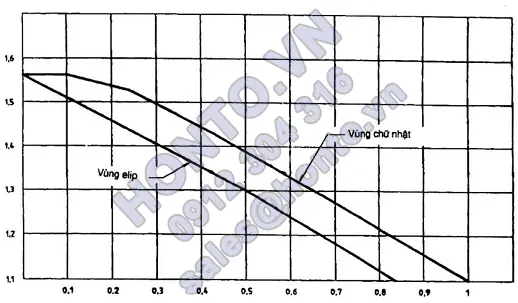

Hình 18 – Xác định hệ số y

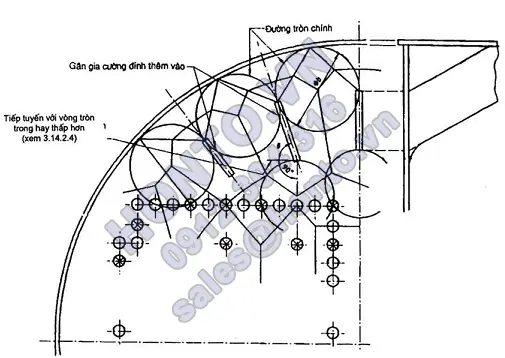

Hình 19 – Ví dụ về các gân gia cường

Kích thước tính bằng milimét

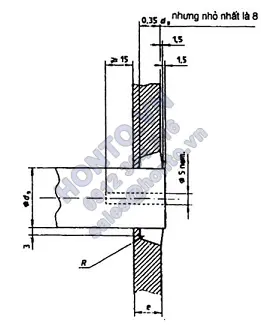

Hình 20 – Các chi tiết hàn được phép của thanh giằng trơn

Kích thước tính bằng milimét

CHÚ THÍCH – Các đầu ống phải được hàn viền khi lộ ra ở nhiệt độ trên 600 ^oC. Khi lộ ra ở nhiệt độ thấp hơn thì đầu của các ống có thể thò ra nhiều nhất là 10 mm khỏi mối hàn.

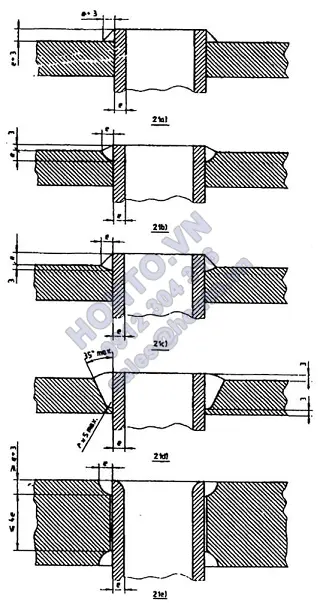

Hình 21 – Các chi tiết hàn được phép của các ống giằng

Kích thước tính bằng milimét

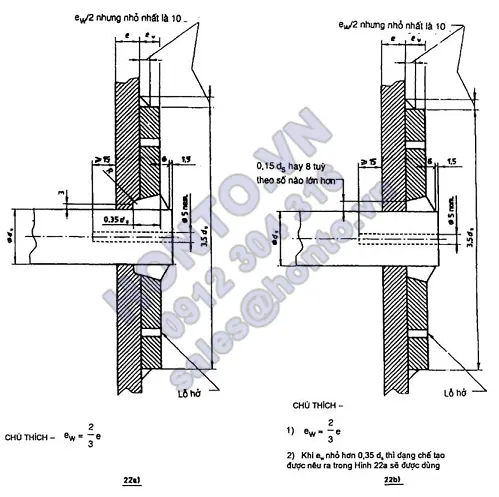

Hình 22 – Các chi tiết hàn cho phép của các thanh giằng có lỗ hở

Kích thước tính bằng milimét

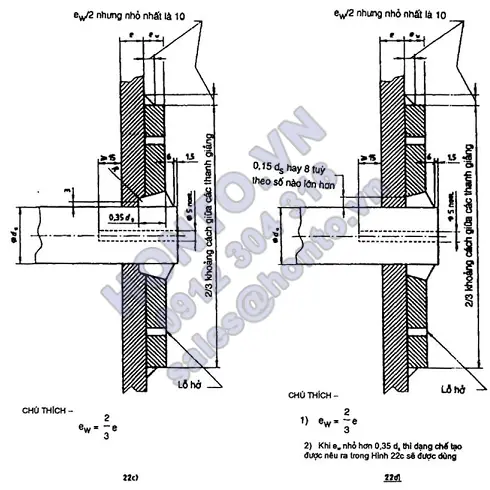

Hình 22 - Các chi tiết hàn cho phép của các thanh giằng có lỗ hở (tiếp theo và hết)

Kích thước tính bằng milimét

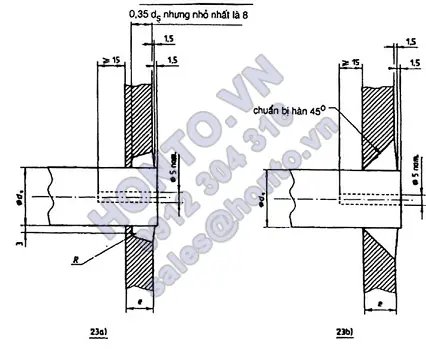

Hình 23 – Các chi tiết hàn cho phép của các thanh giằng buồng quặt

Kích thước tính bằng milimét

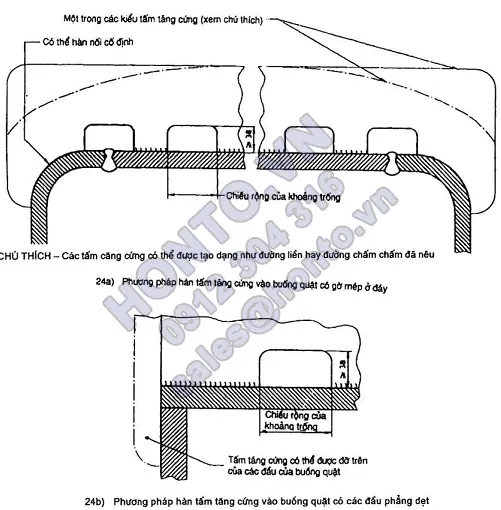

Hình 24 – Các phương pháp tiêu biểu để hàn các thanh giằng tấm tăng cứng vào buồng quặt

CHÚ THÍCH – Các tấm căng cứng có thể được tạo theo đường liền hay đường chấm chấm đã nêu.

24c) Tấm căng cứng được hàn vào buồng quặt có tấm ống có gờ mép và tấm sau.

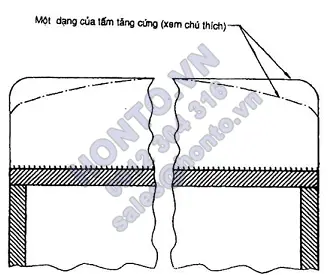

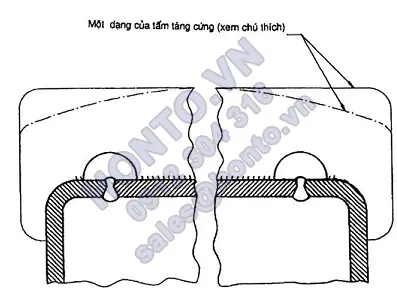

Hình 24 – Các phương pháp tiêu biểu để hàn các thanh giằng tấm căng cứng vào buồng quặt (tiếp theo)

CHÚ THÍCH – Các tấm căng cứng có thể được tạo dạng theo đường liền hay đường chấm chấm đã nêu.

24d) Tấm căng cứng được hàn lên buồng quặt có góc hình vuông

24e) Các phương pháp có thể để hàn các tấm căng cứng vào mặt trên của buồng quặt.

Hình 24 – Các phương pháp tiêu biểu để hàn các thanh giằng xà dầm vào buồng quặt (tiếp theo và hết)
