Nồi hơi cố định ống lò ống lửa cấu tạo hàn (trừ nồi hơi ống nước) - phần 18

Kích thước tính bằng milimét

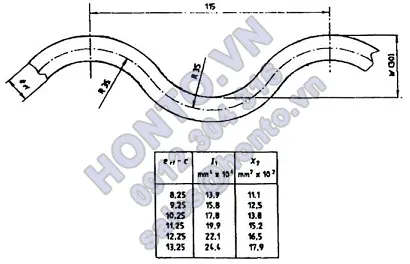

33a) Các ống lò dạng FOX (bước gấp nếp là 115 và chiều sâu 30 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison

Kích thước tính bằng milimét

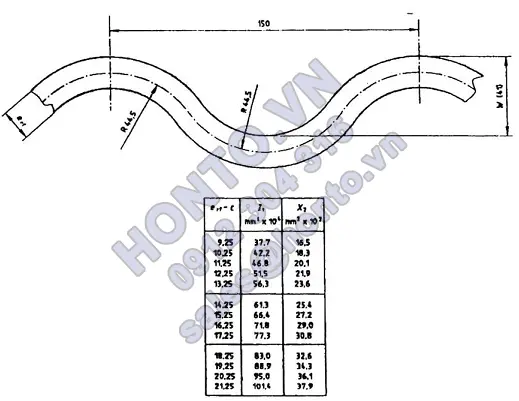

33b) Các ống lò dạng FOX (bước gấp nếp là 150 và chiều sâu 30 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo)

Kích thước tính bằng milimét

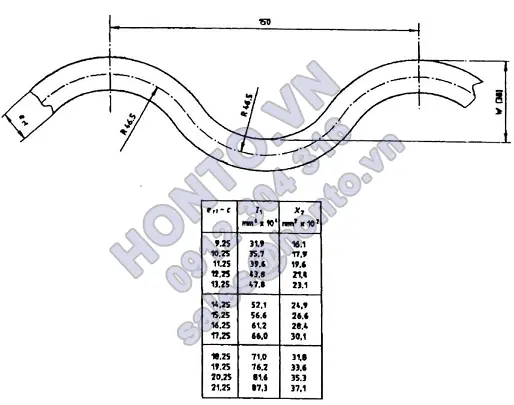

33c) Các ống lò dạng FOX (bước gấp nếp là 150 và chiều sâu 41 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo)

Kích thước tính bằng milimét

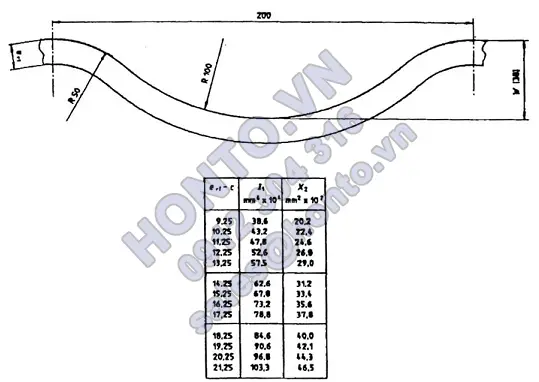

33d) Các ống lò dạng Morrison (bước gấp nếp là 200 và chiều sâu 38 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo)

Kích thước tính bằng milimét

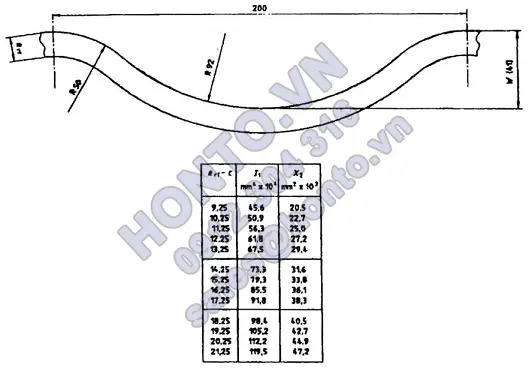

33e) Các ống lò dạng Morrison (bước gấp nếp là 200 và chiều sâu 41 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo)

Kích thước tính bằng milimét

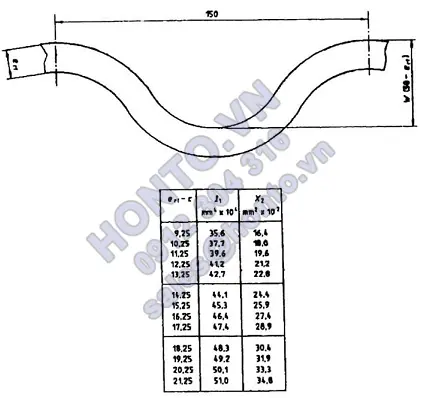

33f) Các ống lò dạng FOX (bước gấp nếp là 150 và chiều sâu tổng cộng 50 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo)

Kích thước tính bằng milimét

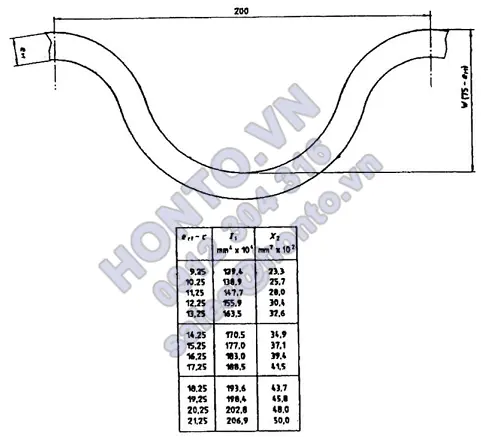

33g) Các ống lò dạng FOX (bước gấp nếp là 200 và chiều sâu tổng cộng 75 mm).

Hình 33 – Mômen thứ cấp của diện tích và diện tích mặt cắt ngang đối với các lò loại FOX và Morrison (tiếp theo và hết)

Kích thước tính bằng milimét

Hình 34 – Các phần tử tăng cứng cho ống lò có chiều dầy nhỏ hơn hoặc bằng 22 mm đối với các phần trơn và lượn sóng

Kích thước tính bằng milimét

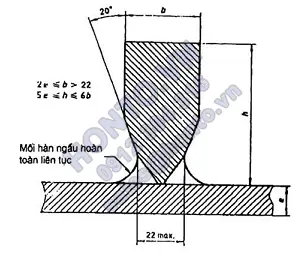

Hình 35 – Gia cường cho ống lò dầy hơn 22 mm đối với các phần trơn và lượn sóng

Kích thước tính bằng milimét

CHÚ THÍCH: W = e_rf­ - c nhưng không được nhỏ hơn 13.

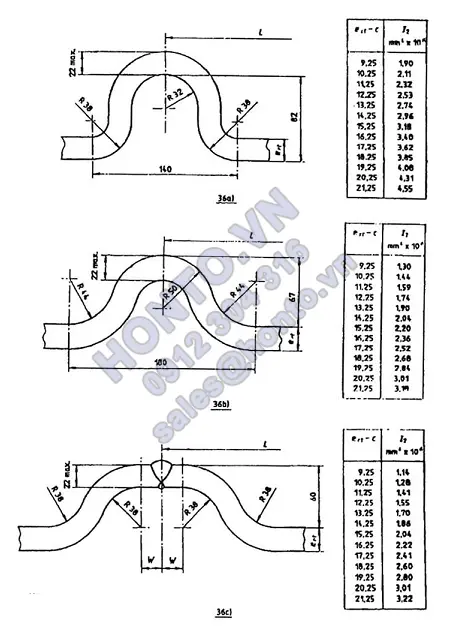

Hình 36 – Các dạng vòng bù

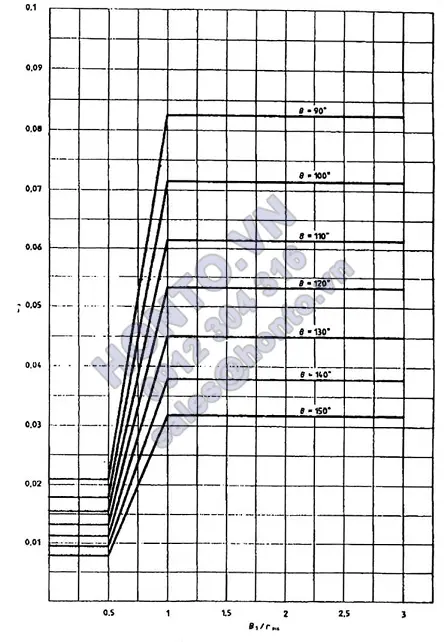

Hình 37 – Hệ số để tính ứng suất tại các tấm gia cường
